在5G、物聯網、光通信等技術高速發展的推動下，通信設備對電子制造的精度、穩定性與一致性提出了更高要求。作為通信設備核心組成部分，PCBA的制造質量直接決定了整機性能與使用壽命。1943科技深耕SMT貼片加工領域多年，專注于為通信行業客戶提供高可靠性、高一致性的SMT/PCBA一站式解決方案。1943科技將深入解析通信設備SMT貼片加工的核心流程與關鍵技術要點，助力客戶精準把控制造品質。

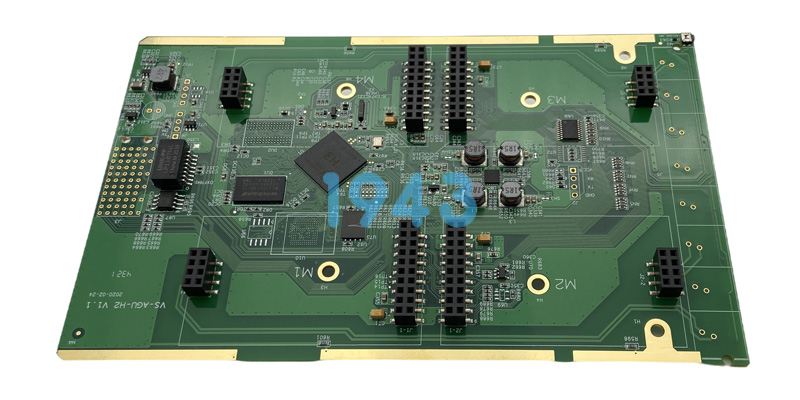

一、通信設備對SMT貼片的特殊要求
與通用電子產品不同，通信設備通常需在復雜電磁環境、寬溫范圍及長時間連續運行條件下穩定工作。因此，其SMT貼片加工需滿足以下關鍵特性：
- 高密度布線兼容性：支持0201等微型元件及BGA、QFN等高引腳密度封裝；
- 焊接可靠性強：焊點需具備優異的抗熱疲勞、抗振動及抗氧化能力；
- 制程一致性高：批量生產中必須確保每一塊板卡參數高度一致；
- 可追溯性強：從物料到成品全程數據記錄，滿足通信行業質量管理體系要求。
二、通信設備SMT貼片加工核心流程
- 工程資料審核與DFM分析
接收客戶Gerber、BOM、坐標文件后，工程師進行可制造性設計（DFM）審查，重點檢查焊盤設計、鋼網開口、元件間距等是否符合通信設備高可靠性標準，提前規避潛在工藝風險。 - 高精度錫膏印刷
采用全自動視覺對位印刷機，配合激光測高系統，確保錫膏厚度均勻、位置精準。針對通信板常見細間距器件，優化鋼網張力與刮刀參數，保障印刷良率。 - 智能貼裝與元件校驗
高速多功能貼片機支持微小元件與異形器件同步貼裝，并集成AOI（自動光學檢測）前置識別系統，實時攔截錯件、偏移、極性錯誤等缺陷。 - 回流焊接工藝控制
根據通信板所用板材（如高頻FR-4、Rogers等）及元器件熱敏感度，定制多溫區回流曲線，確保焊點充分潤濕且無虛焊、冷焊、立碑等缺陷。全程氮氣保護非必要，常規空氣環境下即可實現高良率焊接。 - 全流程AOI+X-Ray檢測
貼片后與回流后分別進行AOI檢測，對BGA、CSP等隱藏焊點采用X-Ray透視檢測，確保內部焊接結構完整，杜絕通信設備因隱性缺陷導致的早期失效。 - 功能測試與老化篩選（可選）
根據客戶需求，提供ICT/FCT測試及高溫老化服務，模擬實際運行環境，提前篩除潛在不良品，提升終端產品MTBF（平均無故障時間）。
三、為什么通信設備制造商選擇專業SMT加工廠？
通信設備PCBA不僅關乎功能實現，更涉及信號完整性、電磁兼容性與長期服役穩定性。選擇具備通信行業經驗的SMT貼片服務商，可獲得：
- 行業專屬工藝數據庫：積累大量通信板焊接參數與缺陷應對方案；
- ESD與潔凈車間保障：防靜電與低塵環境避免敏感射頻器件受損；
- 快速打樣與柔性量產能力：支持從研發驗證到大批量交付的無縫銜接；
- 嚴格的質量管控體系：符合IPC-A-610 Class 2/3標準，滿足通信設備嚴苛驗收要求。
四、結語
在通信技術迭代加速的今天，SMT貼片已不僅是“組裝”環節，更是決定產品成敗的關鍵制造節點。1943科技始終以“高可靠、零缺陷”為目標，持續優化通信設備PCBA制造工藝，為全球通信設備廠商提供值得信賴的電子制造服務。無論您處于產品開發初期還是規模化生產階段，我們都可為您提供定制化SMT貼片解決方案，助力您的通信產品高效、穩定走向市場。 歡迎聯系1943科技，獲取通信設備SMT貼片加工專屬方案與免費DFM評估服務。
